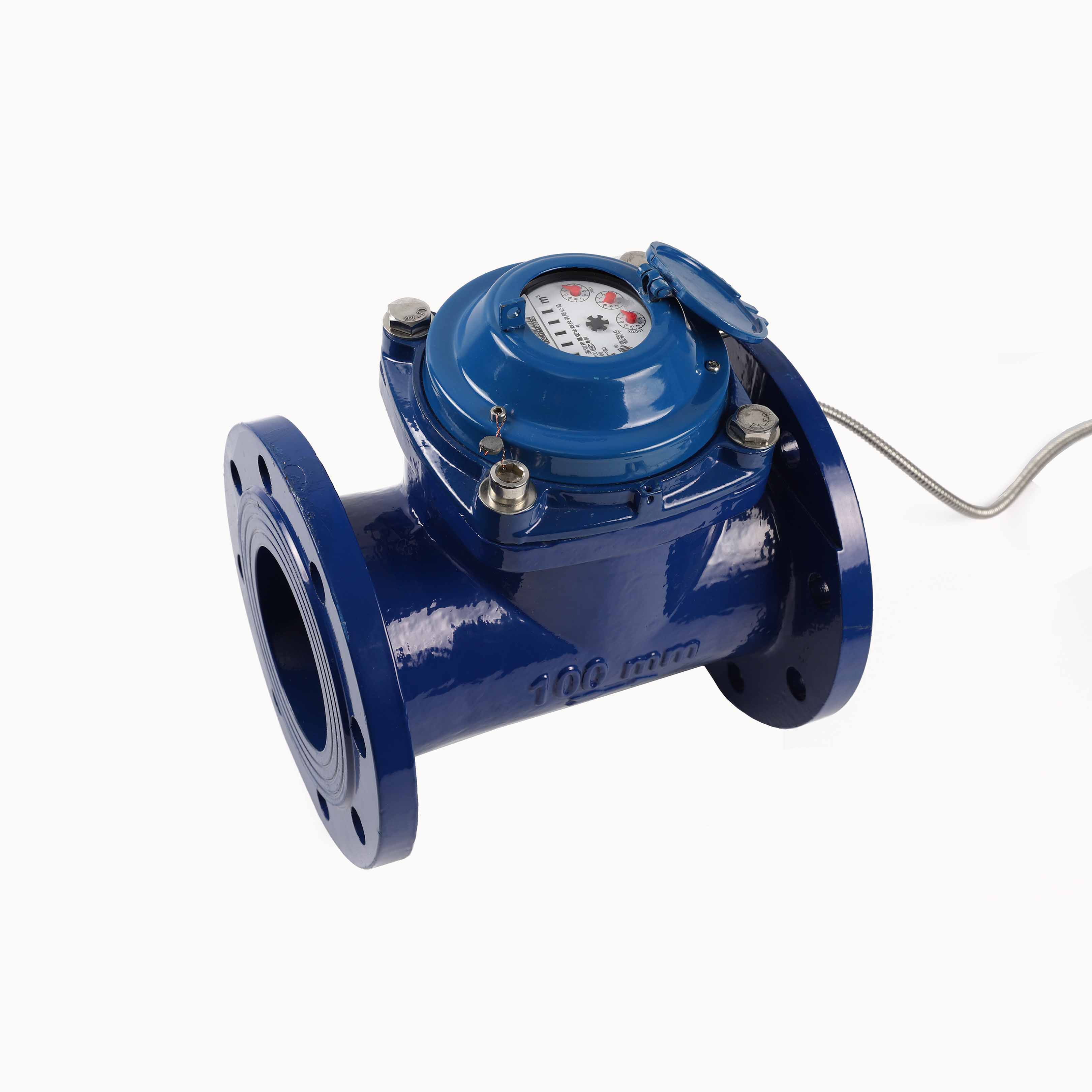

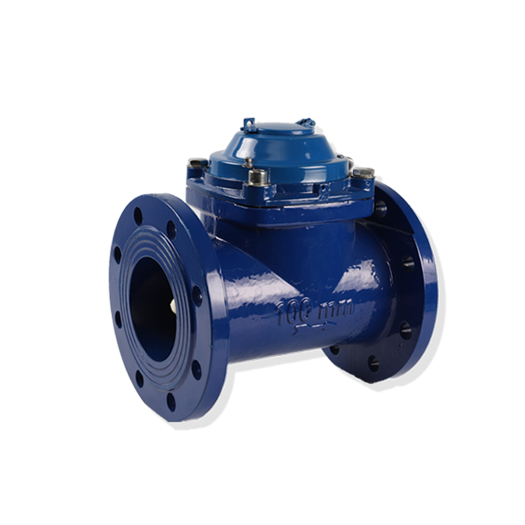

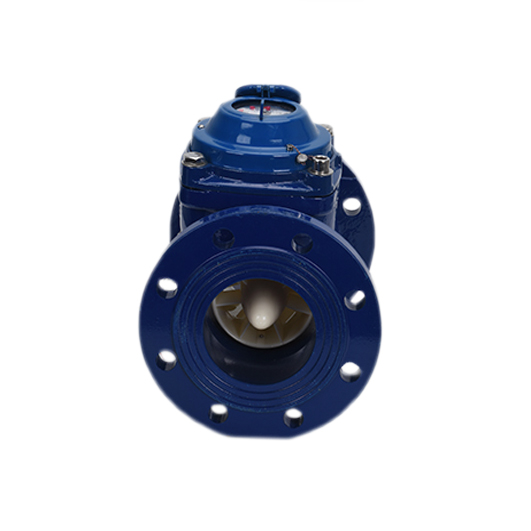

直读远传大口径水表

类别:光电直读水表

简介:用来测量流经自来水管道饮用水的累积流量及瞬时流量,机电转换采用光电直读技术,数字信号输出,适用于大表监控系统及企业,高校等二级计量体系。

全国咨询服务热线:400 992 5080

立即采购在线咨询

  • 产品介绍
  • 产品参数

产品用途

Product use

用来测量流经自来水管道饮用水的累积流量及瞬时流量,机电转换采用光电直读技术,数字信号输出,适用于大表监控系统及企业,高校等二级计量体系。



产品特点

Product features



内置CPU、存贮芯片和通讯模块(RS485\M-BUS)

只需在采集水表数据时供电,由光电管读出水表字轮编码,经CPU判断产生数字并由M_BUS总线或485总线输出

本水表采用可拆卸螺翼式水表,计数器与下层结构分离,读数保持清晰,更换计数器可在不停水的情况下即可调换

水表维修不需从管道上拆卸


使用条件

Use condition

水温≤50℃(冷水水表)
水温≤90℃(热水水表)
水压≤1Mpa 水表不能浸入水中

信号类型

Signal type

光电编码无源直读技术 ,支持DL/T 645、CJ-T188、MODBUS,行业通用或用户指定通讯协议规约;通讯传输距离:300m;通讯传输速率:1200bps、2400bps、4800bps、9600bps


允许误差

Maximum allowable error

1、在从包括流量(Q1)在内到不包括分界流量(Q2)的低区中的允许误差为±5%。

2、在从包括流量(Q2)在内到包括过载流量(Q4)的高区中的允许误差为±2%,(热水表)±2.5%。


技术参数

TECHNICAL PARAMETER

型号
公称口径
MM
准确度等级
常用流量Q3
M3/H
读数
M3
读数
M3
LXRY-50
50
2级
24 0.001
999999
LXRY-65
65
2级
40
0.001
999999
LXRY-80
80
2级
63
0.001
999999
LXRY-100
100
2级
100
0.001
999999
LXRY-125
125
2级
160
0.01
999999
LXRY-150
150
2级
250
0.01
999999
LXRY-200
200
2级
400
0.01 999999
LXRY-250
250
2级
630
0.01 999999
LXRY-300
300
2级
1000
0.01 999999



外形尺寸

OUTLINE SIZE

公称口径mm
长度L
宽度K
总高H
法兰孔距D
中心高H1
法兰孔直径
法兰孔数
DN50
200
175
250 140
80
18
4
DN65
200
185
255
140
80
18
4
DN80
225
200
265
160
95
18
8
DN100
250
220
343 180
105
18
8
DN125
300
250
360
210
165
18
8
DN150
300
285
375
240
135
18 8
DN200
350
345
400
295 162
18 8
DN250
450
395

484

350 232
12 12
DN300
450
445
506
400 438
12 12
法兰连接按GB4216.4-84《10巴灰铸铁管法兰尺寸》
