单相电表的构成原理及接线方法

文章来源: 深圳嘉荣华科技有限公司人气:494发表时间:2021-03-04 15:02:26

单相电表是用来测定普通民用家庭电路中各种家用电器供电的设备,单相电表具有能耗低、可靠性高等特点,是改革用电体制,实现电能商品化的理想产品。

单相电表由电流线圈,电压线圈,计量表盘,计数器等组成。铝板上的电压和电流线圈产生的涡流与交变磁通相互作用产生电磁力,从而使铝板同时旋转并引入制动扭矩,铝板的旋转速度与负载功率成正比,电能通过转盘通过轴向齿轮传动装置的转数来测量。

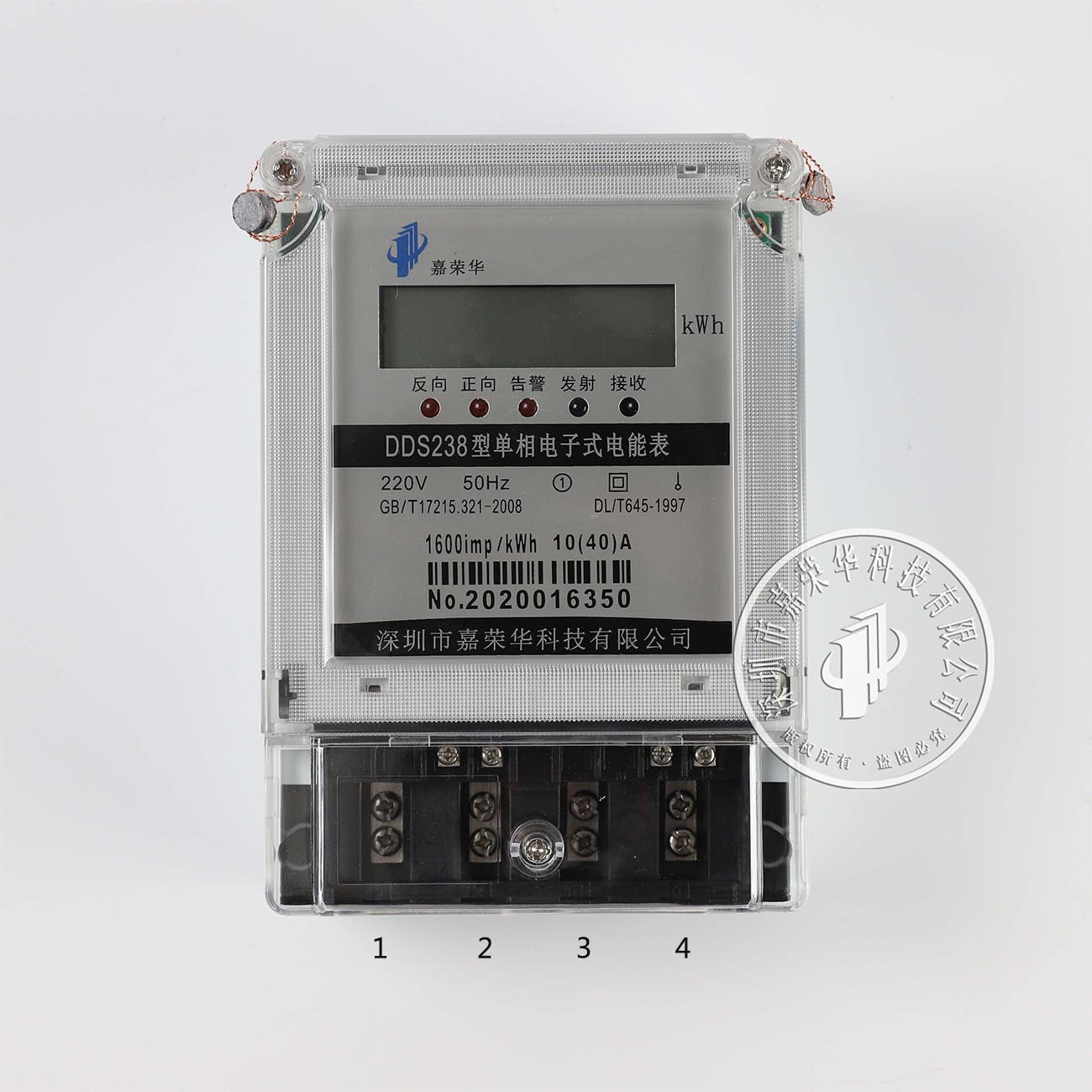

单相电表共有5个连接端子,其中两个通过连接件在电表内部短路。因此,单相电表只有四个外部端子,即端子1、2、3和4。如果负载的功率在电度表的允许范围内,即电流通过电度表的电流线圈不会导致线圈烧坏,则可以使用直接连接方法。

直接连接方法:单相电表有四个接线端,从左到右依次编号1、2、3、4。无论采用哪种连接方法,都必须将相线(火线)连接到仪表的电流线圈的端子上。由于某些仪表的特殊接线,具体的接线方法需要参考端子盖上的接线图。

对于家庭使用的电表,首先是要合理选择:根据任务选择单相或三相电度表;额定电压、电流的选择,必须使负载电压、电流等于或小于其额定值。其次,根据手册和接线图的要求,将进出线依次连接到电度表的出口端。接线时要注意电源的相序关系,尤其是无功电度表的相序;完成后,必须对其进行反复检查和检查,然后才能关闭和使用它。
