电表怎么接

文章来源: 深圳市嘉荣华科技有限公司人气:1988发表时间:2020-11-18 13:59:09

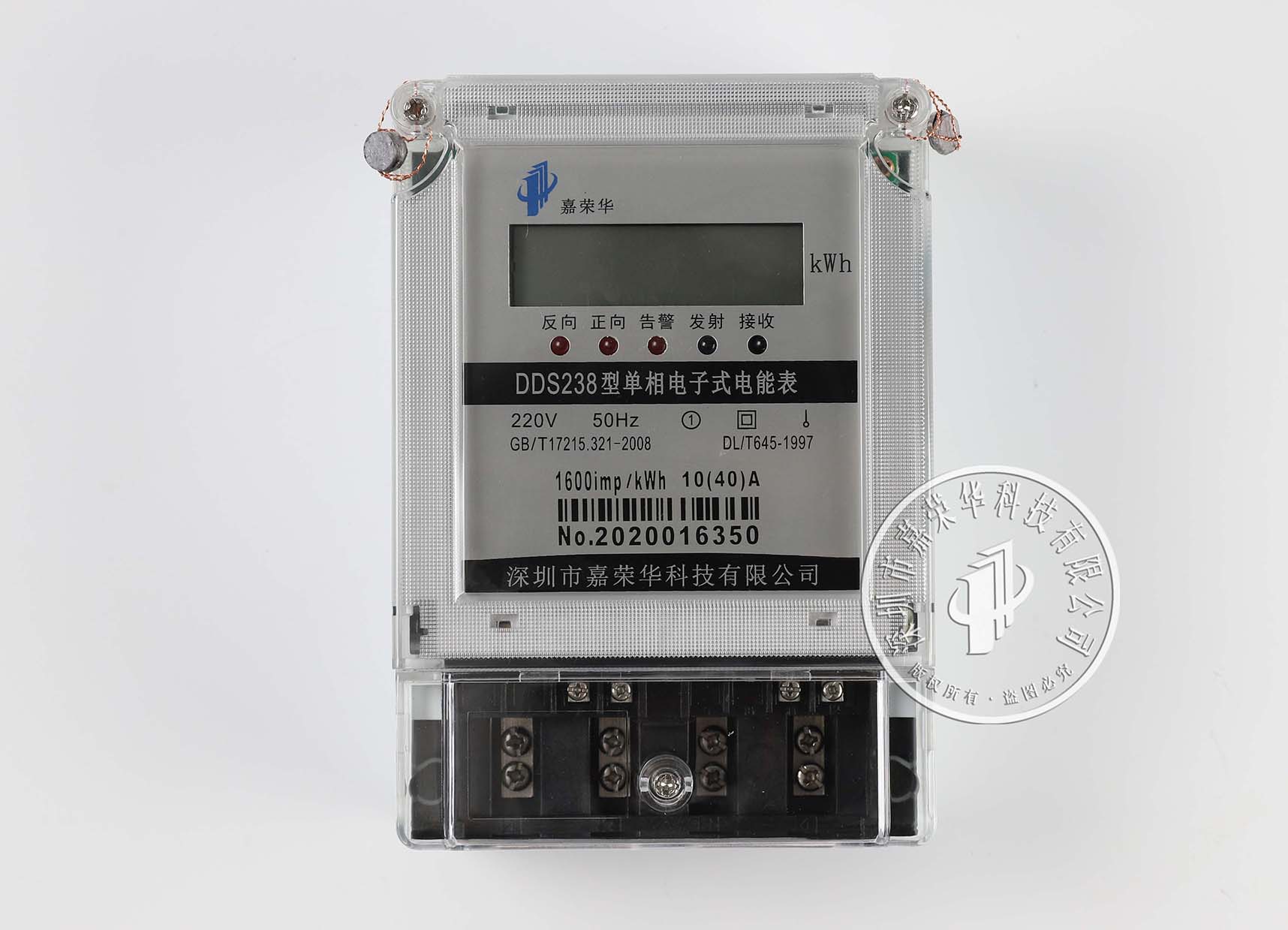

电表广泛用于家庭和企业等地方。通常,家庭中使用单相电表。看着它的外观时,有信心的朋友会在单相电表的铭牌上看到“ DD”字样。第一个“ D”表示电表,第二个“ D”表示单相电表。如图所示:


单相电表接法:

电度表的接线原理是,“电流线圈与负载串联连接,电压线圈与负载并联连接”。通常,我们不需要记住哪个是电流线圈,哪个是电压线圈。在仪表下方的接线盒中,从“ 1”端子到“ 4”端子从左到右有四个接线柱。通常,根据“ 1”和“ 3”端子连接电源。继续,并将“ 1”端子连接至火线。

“ 2”端子和“ 4”端子应连接到电器,最好将具有漏电保护功能的断路器QF连接到仪表的出口端。这样会更安全。实际接线图如下图所示。


在某些地方,如果有更多的电器同时使用,例如车间中的单相负载很多,并且电流比较大,当电流达到100A以上时,单相电度表就不会具有如此大的电流规格。这样就无法直接连接到电源线。我们通常使用互感器间接连接电表。


单相电表
