类别：485远传电表
全国咨询服务热线:400 992 5080
Product use
DTZY1225-Z型三相费控智能电能表采用了新设计的专用数字集成电路和超低功耗16位MCU，可以直接准确测量合相正反有功、四象限无功电量和各分相正反有功电量。可以进行4种费率、14个时区、14个日时段（8套）、30个节假日及周休日等设置，具有有功大需量记录功能，对有功功率、无功功率、电压、电流、功率因数等用电参数进行实时测量和处理，具有红外RS485、电力载波通讯抄表（各通讯接口电气隔离防护，相互通信不受干扰）、有功无功脉冲输出、负荷记录等功能。数据显示采用宽温度范围的大屏幕中文液晶，便于人工抄表记录。
本产品采用SMT工艺和先进设备制造，严格按照ISO9001：2000控制过程工艺和质量。高度集成化设计和防静电、防雷、瞬变干扰抑制等多种抗干扰设计，关键元器件均采用知名品牌的低功耗、长寿命器件。抗变形，抗腐蚀，抗老化，绝缘和密封性能良好。
该表性能指标符合DL/T 614–2007，GB/T17215.301-2007标准中对多功能电能表的各项技术要求，通信规约符合DL/T645–2007协议及其备案文件。
Working principle

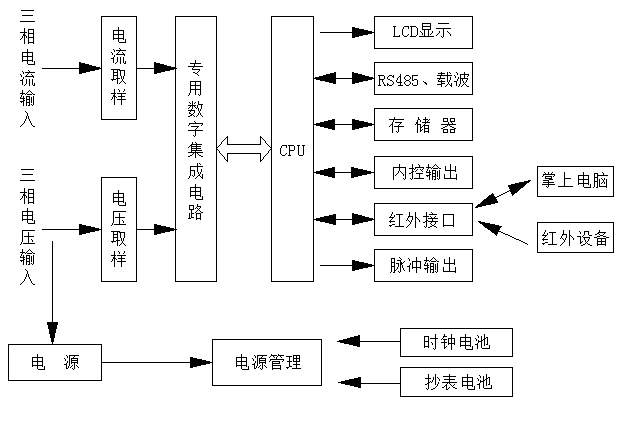

三相费控智能电能表是由测量单元和数据处理单元等组成，除计量有功、无功电能量外，还具有分时费率、测量需量等功能，并能显示、存储和输出数据的电能表。功能原理如下图所示
电能表工作时，电压、电流经取样电路分别取样后，送入专用电能芯片进行处理，并转化为数字信号送到CPU进行计算。由于采用了专用的电能处理芯片，使得电压电流采样分辨率大为提高，且有足够的时间来更加精确的测量电能数据，从而使电能表的计量准确度有了显著改善。
外形图
|
序号 |
名称 |
|
1 |
条形码 |
|
2 |
电流，电压等参数 |
|
3 |
电能表型号及名称 |
|
4 |
指示灯及红外通信口 |
|
5 |
液晶区域 |
|
6 |
铭牌 |
|
7、9 |
上盖封印螺丝 |
|
8 |
CMC许可证及制造标准 |
|
10 |
IC卡卡口 |
|
11 |
上下翻按钮 |
|
12 |
编程按钮盖封印螺丝 |
|
13 |
端子盖封印螺丝 |
|
14 |
通信模块指示灯 |

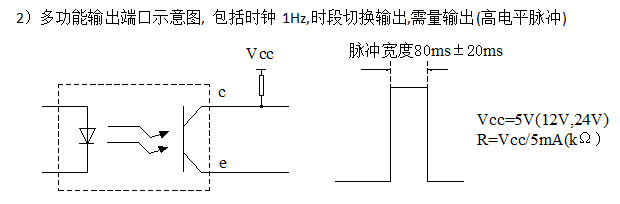

Installation and wiring of electric meter
电表的安装
电能表安装在室内通风干燥的地方，确保安装使用安全、可靠，在有污秽或可能损坏电能表的场所，电能表应用保护柜保护。电表上部有挂钩螺钉孔，用M4挂钩螺钉固定，电表下部有2个安装孔，用M410或M412普通螺钉固定在接线板上，多功能表安装图如下图3：
Outline installation and instruction
TECHNICAL PARAMETER
参比电压 3×220/380V 3×57.7/100V (三相四线)
3×100V（三相三线）
技术参数
精度等级 有功1级 无功2级
额定电流 3×1.5(6)A、3×5(20)A、3×10(40)A、3×15(60)A、3×20(80)A
额定频率 50Hz
起动电流 0.004In(1级) 无功 0.005In (2级)
潜动 具有防潜动逻辑设计
外型尺寸 290×170×85 mm
重量 约2.7kg
规格型号与脉冲常数对照表
|
类 别 |
参比电压Un(V)
|
电流Imax(A)
|
有功脉冲常数(imp/kWh) |
无功脉冲常数(imp/kvarh) |
|
三相三线 |
3×100 |
6 |
20000 |
20000 |
|
三相四线 |
3×57.7/100 |
6 |
20000 |
20000 |
|
3×220/380 |
20 |
800 |
800 |
|
|
40 |
400 |
400 |
||
|
60 |
400 |
400 |
电气参数
正常工作电压
0.8Un～1.1Un
极限工作电压
0.75Un～1.20Un
电压线路功耗
≤1.5W和6VA
电流线路功耗
＜0.4VA
时钟电池电压
3.6VDC
停电显示电池电压
6.0VDC
费率工作参数
时钟准确度(日误差)
≤0.5S
电池容量
≥1000mAh
停电后数据保存时间
≥10年
气候条件
正常工作温度
-25℃～+55℃
极限工作温度
-30℃～+60℃
存贮和运输温度
-40℃～+70℃
存储和工作湿度
≤85%
技术参数
费率数
4
时段数
14
显示
LCD
通讯波特率
电力载波: 2400bps
RS485: 1200bps、2400bps、4800bps、9600bps
红外: 1200bps
通讯规约
DL/T645–2007《电子式多功能电能表通信规约》及其备案文件
