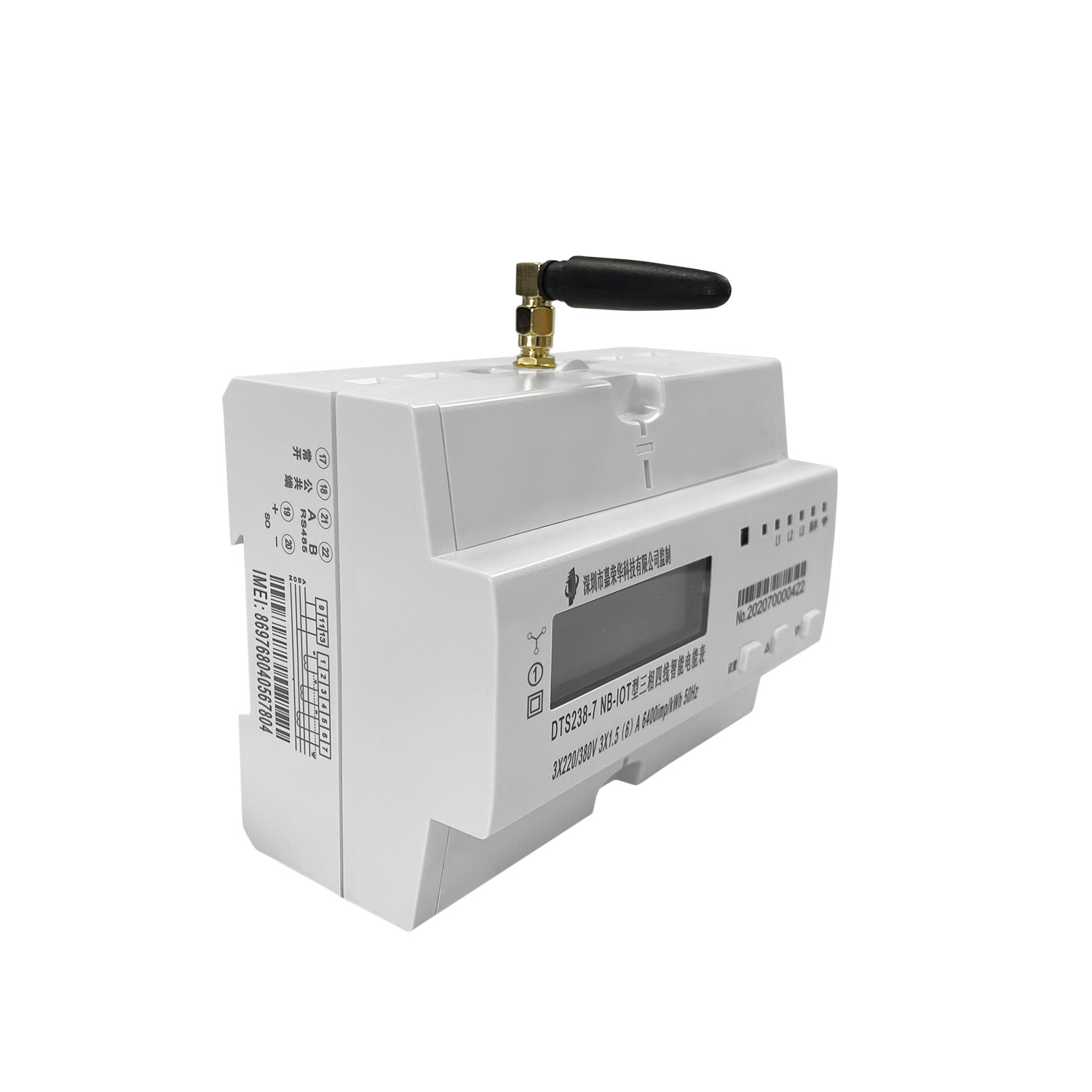

NB-IoT物联网三相电表

类别:物联网智能电表

简介:NB-IOT型三相电子式电能表是采用先进的低功耗集成电路技术和SMT工艺设计制造的新型电能表,用以测量50/60Hz交流电路中的三相有功电能。

全国咨询服务热线:400 992 5080

立即采购在线咨询

  • 产品介绍
  • 产品参数

产品简介

PRODUCT BRIEF

NB-IOT型三相电子式电能表是采用先进的低功耗集成电路技术和SMT工艺设计制造的新型电能表,用以测量50/60Hz交流电路中的三相有功电能。

本表可以直接准确测量总有功电量,实时电流、电压、有功功率、功率因数、频率,,同时它具有RS485通讯功能,可实现远程抄表和远程控制,其性能指标符合GB/T 17215.321-2008 《1级和2级静止式交流有功电能表》要求。该表具有NB-IOT实现远程控制和查看电量信息等功能。另外该表可以特殊定制RS485通信功能,通信规约支持DL/T645-2007«多功能表通信规约»,全部性能指标符合DL/T614«多功能电能表»的要求或MODBUS-RTU通讯规约。


产品特点

PRODUCT FEATURES



全电子式三相交流有功电能双向计量功能,反向计入总电量

具有防潜动逻辑电路,防窃电功能

测量当前电流,电压,有功功率,无功功率,功率因数,频率

带有触控按钮,方便轮显

具备触控按钮轮显功能,长按按钮5秒随时可以清除间隔电量功能

量程宽,功耗低,体积小,重量轻,外形美观,高可靠性

采用35mm标准导轨安装 ,电流电压接线采用下进下出方式,方便替代传统电表

阶梯电价:电价可据用户类别及用量设置不同基准价和阶梯价

具备NB-IOT通信功能,可以实现远程查询和控制



工作原理

PRODUCT BRIEF

DT(S)S238-7 WIFI型三相表主要由电压电流采样电路、专用电能计量芯片,CPU及LCD显示等部分组成。电能表将采样的电压、电流信号输入到专用电能计量芯片,输出电能脉冲信号,并由LCD显示电能,并通过WIFI接口实现远距离抄录表内电能等数据。







电气参数

OUTLINE SIZE

正常工作电压

0.9Un~1.1Un

极限工作电压

0.7Un~1.2Un

电压线路功耗

≤2W和5VA

电流线路功耗

<1VA

计度范围

0~999999.99kwh

电压,电流,功率精度,功率因素,频率

+0.5%

电能精度

+1%





wifi功能参数

OUTLINE SIZE

延时复位时间

60+5秒

过欠压和过载事件判断成立时间

3秒

过压动作切断值

默认270V+1,APP可设数值

过压恢复值

默认260V+1(APP过压数值-10V)

欠压动作切断值

默认170V+1, APP可设数值

欠压恢复值

默认170V+1, (APP欠压数值+10V)

过载电流限制

默认60A, APP可设数值


注意:对于外部突然停电,本产品不做拉闸动作,本产品以保证计量性能为主。






安装与使用

INSTALLATION AND USE


电能表应安装在室内,安装电能表的底板应固定安装在坚固耐火的墙上,建议安装高度为1.8米左右。

电能表应按照接线盒该上的接线图进行接线,用铜线或铜接头引入。

在雷雨较多的地方使用电能表应采取措施。

电能表LCD液晶显示有功总电量

外型尺寸及安装图



负载电

功率因数

误差范围

1.0级

2.0级

0.05Ib≤I<0.1Ib

1.0

土1.5

土2.0

0.1Ib≤I

1.0

土1.0

土2.0

0.1Ib≤I<0.2Ib

0.5(L)

土1.5

土2.5

0.8(C)

土1.5

土2.5

0.2Ib≤I

0.5(L)

土1.0

土2.0

0.8(C)

土1.0

土2.0


外型尺寸及安装图

接线图
