单相费控智能电能表

类别:485远传电表

简介:单相费控智能电能表,用于计量额定频率为50Hz的交流单相有功电能,实现先付费后用电的管理功能。 本产品采用专用超大规模集成电路及SMT工艺制造,关键元器件均采用知名品牌的低功耗、长寿命器件,整机设计采用了多种抗干扰技术,提高了产品的的可靠性和使用寿命,数据显示采用大屏...

全国咨询服务热线:400 992 5080

立即采购在线咨询

  • 产品介绍
  • 产品参数

产品用途

Product use

单相费控智能电能表,用于计量额定频率为50Hz的交流单相有功电能,实现先付费后用电的管理功能。
本产品采用专用超大规模集成电路及SMT工艺制造,关键元器件均采用知名品牌的低功耗、长寿命器件,整机设计采用了多种抗干扰技术,提高了产品的的可靠性和使用寿命,数据显示采用大屏幕中文液晶,便于抄表。
本产品可以直接准确计量正反向有功电量,并依据相应的费率设置进行多费率计量,可存储上12个结算日总电能和各费率的电能数据。具有事件记录功能。支持2个年时区、2个日时段表、8个日时段、4种费率。同时还具有红外和RS485通讯功能,可实现远程抄表,通讯规约遵循DL/T645-2007。其性能指标符合GB/T 17215.321-2008和GB/T18460.3-2001标准。



起动

Start


在功率因数为1.0和电流为0.4%Ib下,电能表能起动并连续记录。


潜动

Defluction

当电能表施加参比电压的115%而电流线路无电流时,电能表测试输出不会产生多于一个的脉冲。


安装、接线及测试

Installation, wiring and testing

电能表在出厂前经检验合格,并加铅封,即可安装使用。
安装

电能表应安装在室内使用。电能表底座上端有挂钩螺钉孔,可用挂钩螺钉固定;电能表下部有两个安装孔,可以螺钉固定在接线板上;安装电能表的底板应放在坚固耐火的墙上,建议安装在高度为1.8米左右。电能表的安装定位见下图:

结构尺寸图

接线
电能表应按照接线端盒上的接线图进行接线,用铜线或铜接线头引入。

测试

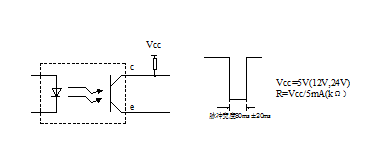

本系列电能表均配有光电耦合测试输出端口,位于接线端子处,如图中c,e指示处,接线方式如下:











技术参数

TECHNICAL PARAMETER


正常工作电压:0.9Un~1.1Un
扩展工作电压:0.8Un~1.15Un
极限工作电压:0.0Un~1.15Un
绝缘电压:≥2000VAC
功率消耗:≤1.5W和10VA
规定的工作范围:-25℃~60℃
极限工作范围:-40℃~70℃
储存和运输极限范围:-40℃~70℃
年平均湿度:≤75%
外型尺寸:160mm×112mm×58mm(远程费控)
一年中的30天(以自然方式扩散)湿度可达95%,其余时间有时可达85%
净重:约0.9Kg



规格

型号

准确度等级

 额定电压(V)

电流(A)

脉冲常数(imp/kWh)

DDZY1225

2.0

220

40

1600

60

1600

技术指标
额定频率   50Hz
基本误差(见下表)

负载电流

功率因数

基本误差(%)

1.0级

2.0级

0.05Ib~0.1Ib

1.0

±1.5

±2.5

0.1Ib~Imax

1.0

±1.0

±2.0

0.1Ib~0.2Ib

0.5L  0.8C

±1.5

±2.5

0.2Ib~Imax

0.5L  0.8C

±1.0

±2.0
