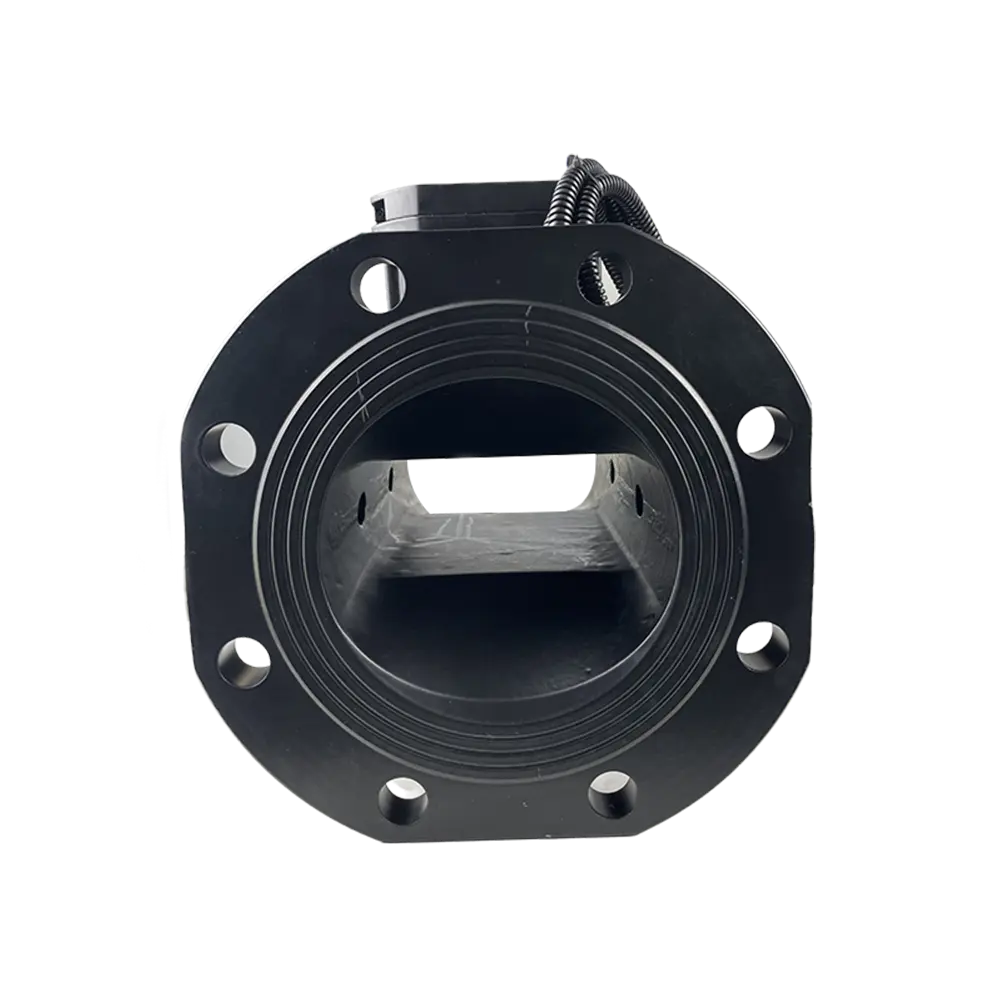

大口径超声波水表
超声波水表是基于超声波时差原理进行流量测量的新型电子水表,用来测量流经自来水管道水的瞬时流量和累计总量。水表具有远传功能,通过系统平台可实现数据的远程抄读。
口径:DN50-300
通讯方式: M-Bus、RS-485
![[list:title]](https://www.jrhsz.com/themes/simpleboot3/public/jrh/picture/zixun.png "[list:title]")
立即咨询产品详情
主要功能特点：
铜壳锻造加工，计量精准，机械强度高、尺寸精度好。
Pt1000 铂电阻配对，高精度 AD 电路，测温精准。
TI 公司 MSP430 超低功耗处理器，功能强、抗干扰，缺电报警。
液晶显示，数据完整准确，读取便捷。
实时时钟，日期记录显示。
环保锂电池，使用寿命超 6 年（理论超 10 年）。
一体式设计，造型美观，显示器可翻转，读数方便。
单键操作，显示屏 360° 水平、180° 垂直旋转，安装灵活。
德国 ACAM GP21 芯片，数据稳定可靠。
接口多样，可扩展 M-Bus、RS-485、红外，支持远程抄收控制。
安装维护方便，防尘、防潮、防水、防拆，防人为破坏。
技术指标：
基表参数：符合GB/T778-2007
| 项目 | 单位 | 参数 | |||||
| 公称口径 (DN) | mm | 40 | 50 | 80 | 100 | 150 | 200 |
| 过载流量 (Q4) | m3/h | 20 | 31.25 | 78.75 | 125 | 312.5 | 500 |
| 常用流量 (Q3) | m3/h | 16 | 25 | 63 | 100 | 250 | 400 |
| 分界流量 (Q2) | m3/h | 0.32 | 0.5 | 1.26 | 2.0 | 5.0 | 8.0 |
| 最小流量 (Q1) | m3/h | 0.2 | 0.3125 | 0.7875 | 1.25 | 3.125 | 5.0 |
| Q3/Q1 | ≥100 | ≥80 | |||||
| 压力损失等级 | △P63 | ||||||
| 安装环境 | B类 | ||||||
| 电磁环境 |
E1 |
||||||
安装尺寸：
| 公称口径 (DN) | mm | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| 长度 (L) | mm | 200 | 200 | 200 | 225 | 250 | 250 | 300 | 350 |
| 高度 (H) | mm | 206 | 210 | 218 | 280 | 290 | 310 | 320 | 364 |
| 法兰外径 (D) | mm | 150 | 165 | 185 | 200 | 220 | 250 | 285 | 340 |
| 单边螺栓孔数 -孔直径(pc) | mm | 4-Φ19 | 8-Φ19 | 8-Φ23 |
8/12-Φ23 | ||||
