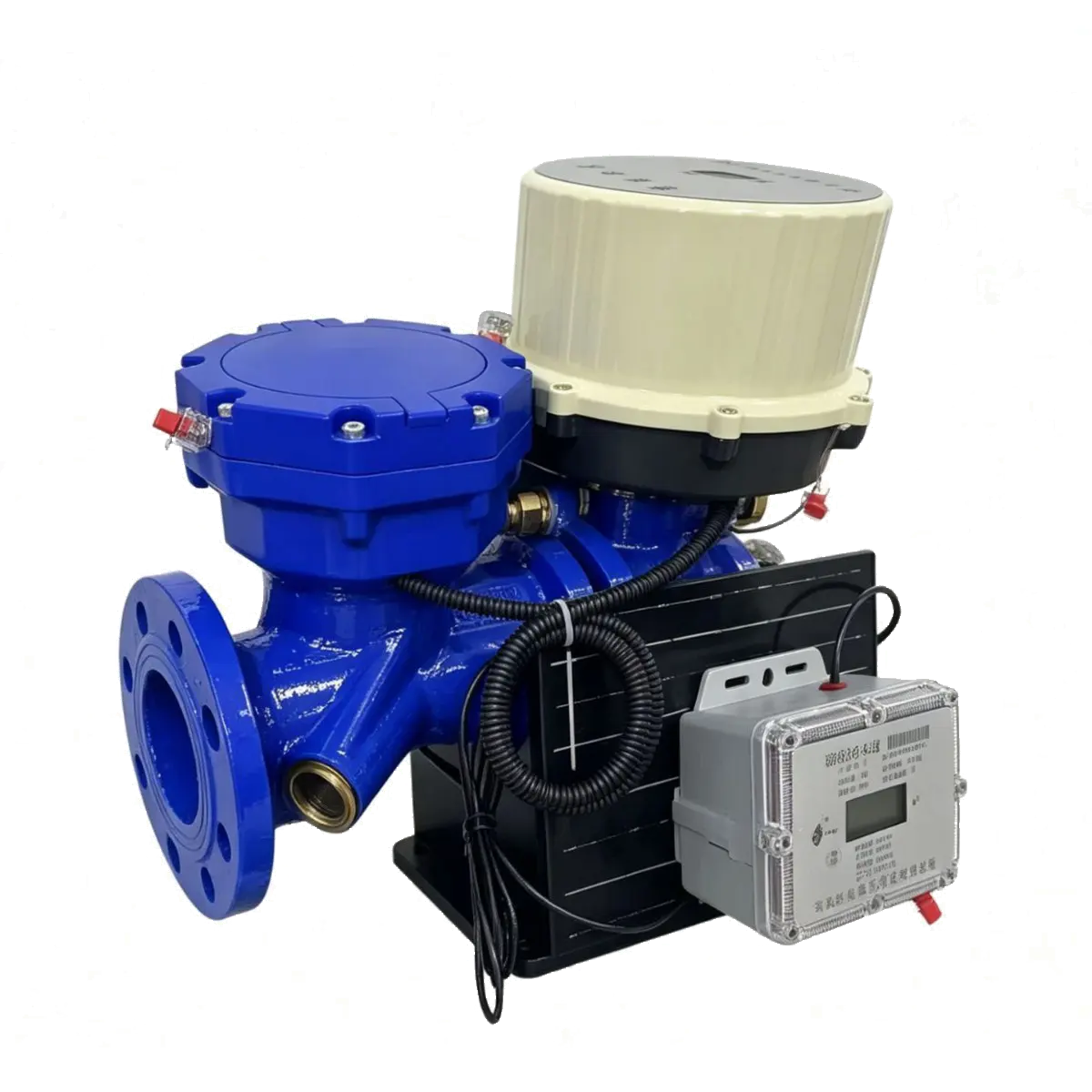

农田灌溉水表（大口径）
农田灌溉计量水表其核心目标是实现农业用水的精确计量、按量收费和科学管理，以促进节水灌溉和水资源的有效分配。它适应含有泥沙、杂草、气泡等杂质的复杂水质。并且长期暴露在野外，需耐受风吹日晒、雨淋、雷击和极端温度。它需要适应从夜间微小渗漏到白天集中灌溉的巨大流量变化。农业灌区水表实现多表多卡控阀灌溉。刷卡开阀取水，灌溉工作结束后再次刷卡关阀，并把剩余量回写用户卡中，用水量或用水时间上传平台，可实现远程控阀。
口径:DN50-300
通讯方式: RS-485/M-BUS
![[list:title]](https://www.jrhsz.com/themes/simpleboot3/public/jrh/picture/zixun.png "[list:title]")
立即咨询产品详情
主要功能特点：
1、大流量计量：DN50-DN300宽口径设计，±2%计量精度，适应沟渠/管道多种灌溉方式。
2、抗泥沙防堵塞：独创涡流整流技术，沙石含量≤5%时可长期稳定运行。
3、太阳能供电：10W光伏板+蓄电池组合，阴雨天持续工作≥15天。
4、农用物联网对接：支持4G/NB-IoT/LoRa，直接接入智慧农业平台。
5、防雷击设：8KV浪涌防护，野外环境使用寿命达8年。
6、根据客户需要可提供远传发讯装置(双干簧管/霍尔发讯)。
技术指标：
基表参数：符合GB/T778-2018
| 项目 | 单位 | 参数 | |||||
| 公称口径 (DN) | mm | 40 | 50 | 80 | 100 | 150 | 200 |
| 过载流量 (Q4) | m3/h | 20 | 31.25 | 78.75 | 125 | 312.5 | 500 |
| 常用流量 (Q3) | m3/h | 16 | 25 | 63 | 100 | 250 | 400 |
| 分界流量 (Q2) | m3/h | 0.32 | 0.5 | 1.26 | 2.0 | 5.0 | 8.0 |
| 最小流量 (Q1) | m3/h | 0.2 | 0.3125 | 0.7875 | 1.25 | 3.125 | 5.0 |
| Q3/Q1 | ≥100 | ≥80 | |||||
| 压力损失等级 | △P63 | ||||||
| 安装环境 | B类 | ||||||
| 电磁环境 |
E1 |
||||||
电子模块参数
| 项目 | NB-IoT直读远传水表 | NB-IoT无磁远传水表 | NB-IoT阀控水表 |
| 规 格： | DN15-200 | DN15-200 | DN15-25 |
| 读数方式： | 光电直读 | 无磁传感 |
光电直读 |
| 直读位数： | 4-6位整数+1位小数 | 1升位 |
4位整数 |
| 通信协议： | CoAP/LwM2M/自定义 TCP/自定义 UDP | ||
| 工作电源： | 3.6VDC | ||
| 通讯方式： | NB-IoT | ||
| 工作频段： | Band3/5/8 | ||
| 发射功率： | +23dBm | ||
| 接收灵敏度： | -129dBm | ||
| 电池寿命： | ≥6 年（每天传输 1 次数据） | ||
安装尺寸：
| 公称口径 (DN) | mm | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| 长度 (L) | mm | 200 | 200 | 200 | 225 | 250 | 250 | 300 | 350 | 450 | 500 |
| 高度 (H) | mm | 206 | 210 | 218 | 280 | 290 | 310 | 320 | 364 | 450 | 500 |
| 法兰外径 (D) | mm | 150 | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 405 | 460 |
| 单边螺栓孔数 -孔直径(pc) | mm | 4-Φ19 | 8-Φ19 | 8-Φ23 |
8/12-Φ23 | 12-Φ26 | 12-Φ26 |
||||
