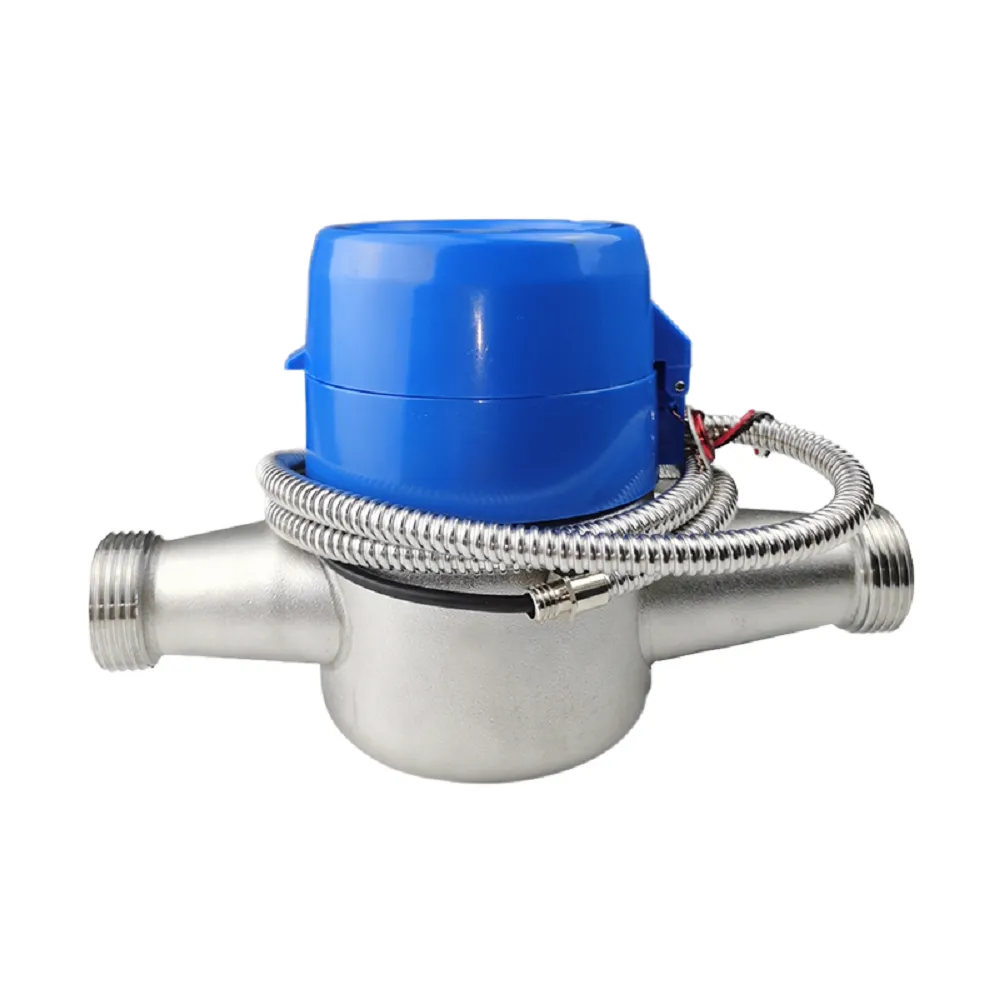

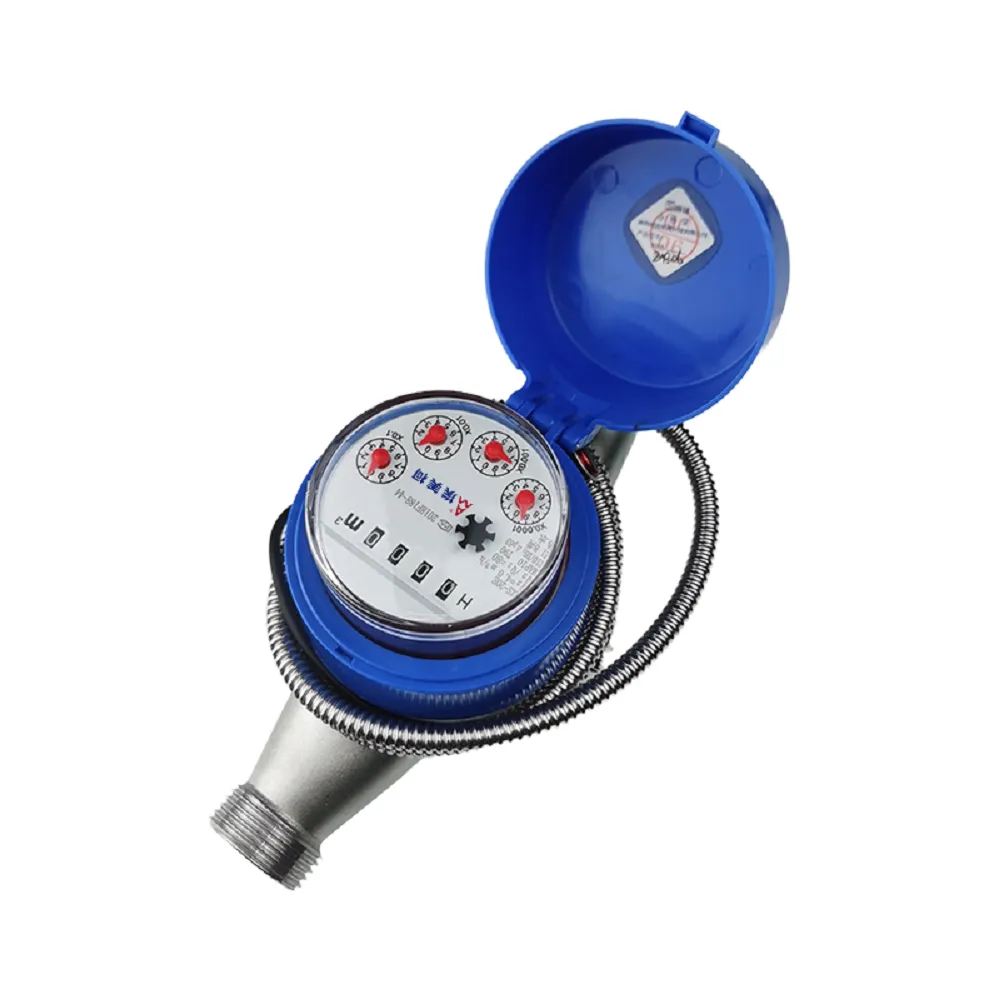

光电直读冷水表（不锈钢）
光电直读水表采用了光电直读技术读取字轮数据，与传统脉冲表相比，它可将读取误差降到零，是自动抄表系统中机电转换零误差的电子远传水表。支持远传阀控，配合智能抄表系统设备，完整智能抄读小区的水、电表数据，并实现与结算中心联网数据共享。
口径:DN15-DN40
通讯方式: M-Bus、RS-485
![[list:title]](https://www.jrhsz.com/themes/simpleboot3/public/jrh/picture/zixun.png "[list:title]")
立即咨询产品详情
主要功能特点：
1、采用低功耗设计，只有读数时才需供电。
2、口径型号有：LXSY-15E、20E、25E、32E、40E；LXRY-50、65、80、100、150、200。
3、工作电压：12V（RS-485），36V（M-BUS）；抄表工作电流：≤9.0mA。
4、通讯传输最大距离是300m。
5、通讯接口有RS-485和M-BUS，兼容标准645、188、MODBUS、非188或客户指定协议等多种通讯规约。
技术指标：
基表参数：符合GB/T778-2007
| 项目 | 单位 | 参数 | ||||||||
| 公称口径 (DN) | mm | 15 | 20 | 25 | 40 | 50 | 80 | 100 | 150 | 200 |
| 过载流量 (Q4) | m3/h | 3.125 | 5 | 7.875 | 20 | 31.25 | 78.75 | 125 | 312.5 | 500 |
| 常用流量 (Q3) | m3/h | 2.5 | 4 | 6.3 | 16 | 25 | 63 | 100 | 250 | 400 |
| 分界流量 (Q2) | m3/h | 0.04 | 0.064 | 0.1008 | 0.32 | 0.5 | 1.26 | 2.0 | 5.0 | 8.0 |
| 最小流量 (Q1) | m3/h | 0.025 | 0.04 | 0.063 | 0.2 | 0.3125 | 0.7875 | 1.25 | 3.125 | 5.0 |
| Q3/Q1 | ≥100 | ≥80 | ||||||||
| 压力损失等级 | △P63 | |||||||||
| 水压 | ≤1MPa | |||||||||
| 安装环境 | B类 | |||||||||
| 电磁环境 |
E1 |
|||||||||
| 温度等级 | T30(冷水), T90 (热水) | |||||||||
| 环境相对湿度 | ≤95% | |||||||||
电子模块参数
| 读数方式： | 光电直读 |
| 直读位数： | 整数位全直读 |
| 规 格： | DN15-200 |
| 输出接口： | M-Bus或RS-485 |
| 通信速率： | 2400bps |
| 通信协议： | DL/T645-1997、DL/T645-2007、CJ/T188-2004、MODBUS |
| 传输距离： | M-Bus：≤2000m；RS-485：≤1200m |
| 工作电源： | M-Bus：24~42VDC；RS-485：6~24VDC |
| 工作方式： | 间歇 |
| 待机电流： | M-Bus：≤0.7mA；RS-485：≤4mA |
| 工作电流： | ≤20mA |
安装尺寸：
| 公称口径 DN(mm) | 结构 |
长度 L1(mm) | 宽度 W(mm) | 高度 H(mm) | 连接螺纹 R | |
| H1 | H2 | |||||
| 15 | 旋翼式 | 165 | 88 | 185 | 120 | G3/4B |
| 20 | 旋翼式 | 195 | 88 | 185 | 120 | G1B |
| 25 | 旋翼式 | 225 | 88 | 185 | 120 | R1 1/4B |
| 32 | 旋翼式 | 230 | 98 | 195 | 120 | R1 1/2B |
| 40 | 旋翼式 | 245 | 124 | 242 | 147 | G2B |
| 50 | 旋翼式 | 280 |
160 | 260 | 170 | 法兰连接 |
| 螺翼式 | 200 | 232 | 430 | 380 | 法兰连接 | |
| 公称口径 (DN) | mm | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| 长度 (L) | mm | 200 | 200 | 200 | 225 | 250 | 250 | 300 | 350 | 450 | 500 |
| 高度 (H) | mm | 206 | 210 | 218 | 280 | 290 | 310 | 320 | 364 | 450 | 500 |
| 法兰外径 (D) | mm | 150 | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 405 | 460 |
| 单边螺栓孔数 -孔直径(pc) | mm | 4-Φ19 | 8-Φ19 | 8-Φ23 |
8/12-Φ23 | 12-Φ26 | 12-Φ26 | ||||
