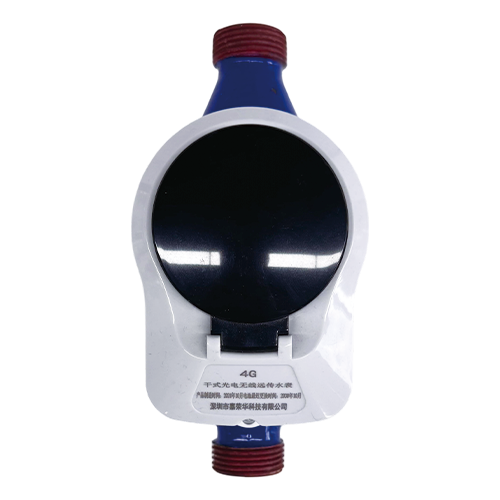

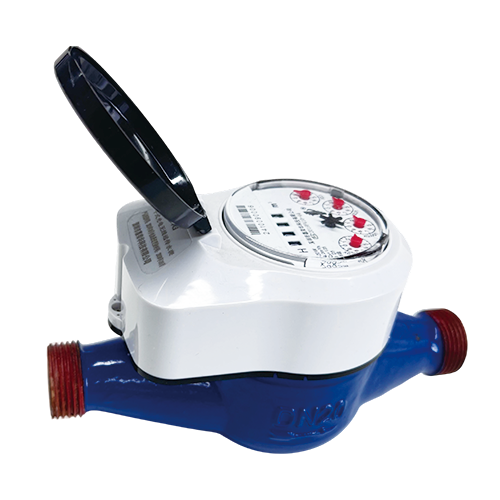

光电直读阀控水表
光电直读阀控水表是光电普表演进的重要产品。它依然通过“直接读数”保证了数据的源头准确性，通过“远程通信”实现了高效管理，增加了“阀门控制”强化了用水管理能力，是构建智慧水务数据基础和实现精细化运营的关键设备。
口径:DN15-32
通讯方式: M-Bus、RS-485
![[list:title]](https://www.jrhsz.com/themes/simpleboot3/public/jrh/picture/zixun.png "[list:title]")
立即咨询产品详情
主要功能特点：
核心应用：远程操控，预付费管理，余额不足时远程关阀，缴费后自动开阀。对欠费、违规用水等行为进行有效管控。 监测到长时间大流量（疑似漏水）或零流量（疑似空置房）时，可自动关阀并报警。
1、基表：负责精确计量的机械计量部分（如多流束或单流束水表）。
2、光电直读模块：安装在字轮上的传感器和电路板，实现光学直读。
3、阀门机构：通常为电动球阀或陶瓷阀。
4、主控与通信模块：处理数据、驱动阀门、负责无线/有线通信。
5、分析与控制：平台分析数据（如计算用量、判断异常）。根据需要，可下发“关阀”或“开阀”指令。
技术指标：
基表参数：符合GB/T778-2007
| 项目 | 单位 | 参数 | ||
| 公称口径 (DN) | mm | 15 | 20 | 25 |
| 过载流量 (Q4) | m3/h | 3.125 | 5 | 7.875 |
| 常用流量 (Q3) | m3/h | 2.5 | 4 | 6.3 |
| 分界流量 (Q2) | m3/h | 0.04 | 0.064 | 0.1008 |
| 最小流量 (Q1) | m3/h | 0.025 | 0.04 | 0.063 |
| Q3/Q1 | ≥100 | |||
| 压力损失等级 | △P63 | |||
| 安装环境 | B类 | |||
| 电磁环境 |
E1 | |||
电子模块参数
| 读数方式： | 光电直读 |
| 直读位数： | 整数位全直读 |
| 规 格： | DN15-25 |
| 输出接口： | M-Bus或RS-485 |
| 通信速率： | 2400bps |
| 通信协议： | DL/T645-1997、DL/T645-2007、CJ/T188-2004、MODBUS |
| 传输距离： | M-Bus：≤2000m；RS-485：≤1200m |
| 工作电源： | M-Bus：24~42VDC；RS-485：6~12VDC |
| 工作方式： | 间歇 |
| 待机电流： | M-Bus：≤0.7mA；RS485：≤4mA |
| 工作电流： | ≤20mA |
安装尺寸：
| 公称口径 DN(mm) | 结构 |
长度 L1(mm) | 宽度 W(mm) | 高度 H(mm) | 连接螺纹 R | |
| H1 | H2 | |||||
| 15 | 旋翼式 | 165 | 88 | 185 | 120 | G3/4B |
| 20 | 旋翼式 | 195 | 88 | 185 | 120 | G1B |
| 25 | 旋翼式 | 225 | 88 | 185 | 120 | G1 1/4B |
